產品簡介

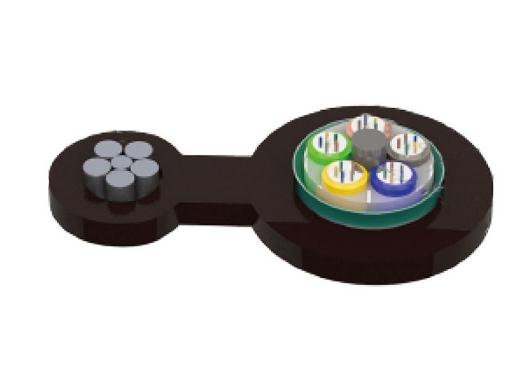

GYTC8A 光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。纜芯的中心是一根金屬加強芯，松套管（和填充繩）圍繞中心加強芯絞合成緊湊和圓形的纜芯。纜芯用一層涂塑鋁帶（APL）縱包后，和鋼絲絞線集成到一個 8 字型的聚乙烯護套內。 長飛光纖光纜有限公司還可提供 Y 護套或 S 護套的 8 字型光纜 GYTC8Y、GYTC8S 等，此類產品多應用于自承式架空敷設。
產品標準
星天星公司 GYTC8A 光纜符合 YD/T 1155 和 IEC 60794-1 標準。
產品特點
? 鋼絲絞線具有極高的抗拉強度，便于自承式架空敷設，降低安裝成本
? 光纜具有很好的機械性能和溫度特性
? 松套管材料本身具有良好的耐水解性能和較高的強度
? 管內充以特種油膏，對光纖進行了關鍵性保護
? 采用下列措施來確保光纜的防水性能：
- 單根鋼絲中心加強芯
- 松套管內填充特種防水化合物
- 完全纜芯填充
- 涂塑鋁帶（APL）防潮層
結構參數
光纜型號 （以2纖遞增） | 光纖數 | 套管數 | 填充繩數 | 參考光纜重量 | 允許拉伸力 長期/短期 | 允許壓扁力 長期/短期 | 彎曲半徑 靜態/動態 |
|---|---|---|---|---|---|---|---|
GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | 根據吊線鋼絲直徑 | 300/1000 | 10D/20D |
GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 | |||
GYTC8A-32~36Xn | 32~36 | 6 | 0 | 167 | |||
GYTC8A-38~48Xn | 38~48 | 4 | 1 | 172 | |||
GYTC8A-50~60Xn | 50~60 | 5 | 0 | 172 |
儲存、使用溫度：-40℃至+70℃。
光學特性
光纖類型 | 衰減 （+20℃） | 帶寬 | 數值孔徑 | 光纜截止波長 | ||||
|---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
適用：架空
